Giải mã sự khác biệt giữa DAC R2R và R2R Volume

Sau bài viết trước của Vinhstudio về 1 vài nhược điểm trên dòng DAC R2R, Vinhstudio đã nhận được rất nhiều sự quan tâm cũng như những câu hỏi phản hồi đầy thú vị từ cộng đồng người yêu Âm thanh. Đặc biệt nhiều anh em Audiophile thắc mắc rằng tại sao cùng sử dụng công nghệ điện trở bậc thang, nhưng việc dùng nó để giải mã tín hiệu lại bị coi là rủi ro, trong khi việc các hãng âm thanh như Eversolo Audio tích hợp cụm R2R Volume trên các bộ giải mã chạy Chip DAC lại được ca ngợi như một đỉnh cao công nghệ. Để giải đáp thấu đáo vấn đề này, hôm nay Vinhstudio sẽ cùng anh em đặt thắc mắc này lên bàn cân để mổ xẻ xem đâu là sự khác biệt bản chất giữa một bên là nỗ lực "tái tạo" lại sóng âm đầy rủi ro và một bên là nghệ thuật điều tiết âm lượng thuần khiết của tín hiệu Analog.

DAC R2R và nỗi lo từ những nấc thang điện trở vẽ sóng âm

Bản chất của một bộ giải mã DAC R2R thuần túy là sử dụng ma trận hàng trăm con điện trở rời rạc để trực tiếp tạo nên sóng âm từ các bit dữ liệu số. Ở vị trí này các điện trở đóng vai trò là những kiến trúc sư nền móng, chỉ cần một vài con điện trở bị sai lệch trị số do chất lượng sản xuất kém hoặc bị lão hóa theo thời gian là cấu trúc sóng âm sẽ bị biến dạng ngay lập tức.

Cụm Volume R2R cho âm lượng ổn định chất lượng Hi-End cùng với công nghệ màn hình tuyệt đẹp trên Streamer DAC Eversolo DMP-A10

R2R Volume và lý do sai số điện trở không còn là thảm họa

Ngược lại hoàn toàn với tầng giải mã, khi công nghệ điện trở bậc thang được các hãng âm thanh ứng dụng vào cụm điều khiển âm lượng R2R Volume, nhiệm vụ của nó đã thay đổi hoàn toàn. Lúc này tín hiệu âm thanh đã được hình thành một cách hoàn hảo và chuẩn xác từ các con chip DAC trước khi đi vào bộ Volume. Mạng lưới điện trở ở đây không còn làm nhiệm vụ "tái tạo" sóng âm nữa mà chỉ đóng vai trò là một bộ điều chỉnh Analog để điều chỉnh độ to nhỏ của dòng điện. Nếu một con điện trở ở tầng Volume này có sai số, nó chỉ khiến mức âm lượng tại nấc đó bị lệch đi một phần cực nhỏ về năng lượng chứ hoàn toàn không làm biến dạng hình dáng của sóng âm, vì vậy tai người gần như không thể nhận ra và hiện tượng méo tiếng như ở tầng giải mã sẽ không bao giờ xảy ra.

Cách thức vận hành của cụm Volume R2R

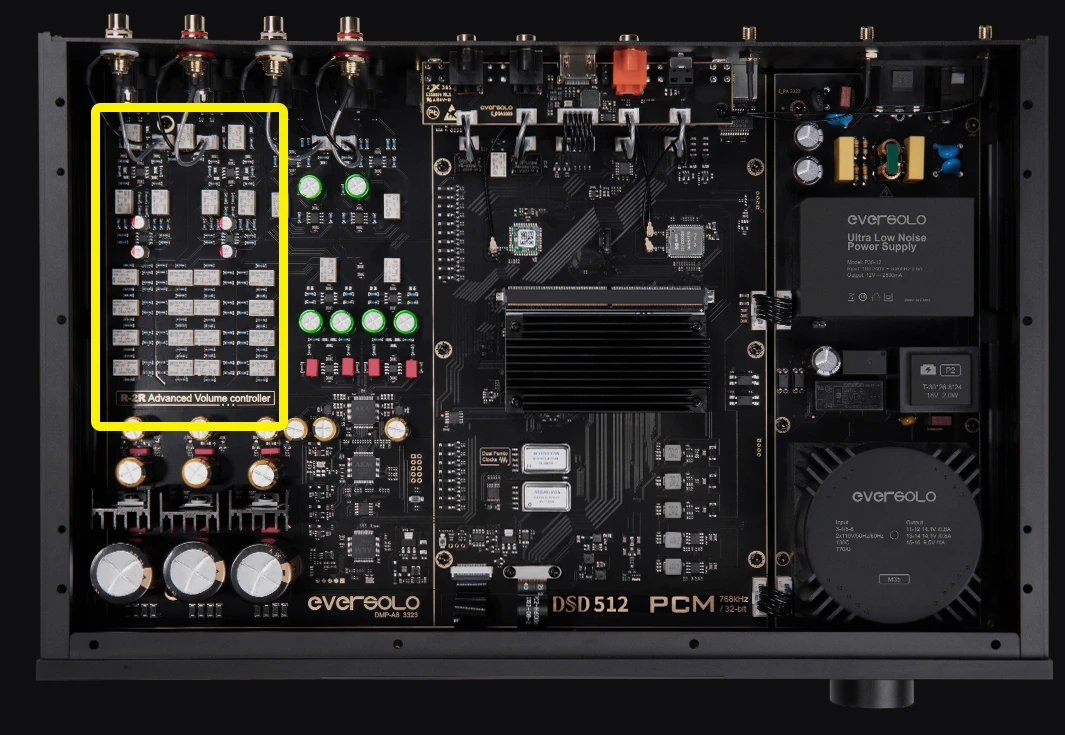

Cụm Volume R2R tích hợp trên bo mạch của thiết bị phát nhạc số Eversolo DMP-A8 (hình tô màu vàng)

Về mặt kỹ thuật, cụm Volume R2R điều khiển bằng rơ-le hoạt động giống như một hệ thống mạng lưới giao thông thông minh với hàng loạt các con đường điện trở được thiết kế sẵn. Thay vì sử dụng một thanh trượt quét trên bề mặt than như các bộ Volume thông thường dễ gây mòn và nhiễu, hệ thống này sử dụng các rơ-le siêu nhỏ để đóng ngắt và chọn lọc chính xác tổ hợp điện trở cần thiết cho mỗi nấc âm lượng. Khi bạn vặn núm điều khiển, bộ vi xử lý sẽ ngay lập tức ra lệnh cho các rơ-le tương ứng nhảy sang một nhánh điện trở mới, tạo ra một giá trị suy hao dòng điện cố định và duy nhất tại thời điểm đó.

Chính cơ chế đóng ngắt vật lý này đảm bảo rằng tại mọi mức âm lượng, tín hiệu âm thanh chỉ phải đi qua một vài con điện trở chất lượng cao thay vì phải bò qua cả một dải than dài đầy tạp âm. Đặc biệt, việc sử dụng rơ-le giúp tách biệt hoàn toàn các bước âm lượng thành những nấc riêng biệt, loại bỏ hoàn toàn hiện tượng lệch kênh giữa loa trái và loa phải do các rơ-le luôn đóng mở đồng bộ với cùng một giá trị điện trở cho cả hai bên. Đây chính là lý do vì sao khi điều chỉnh âm lượng trên các thiết bị cao cấp, bạn thường nghe thấy những tiếng "tạch tạch" nhỏ đầy cơ khí bên trong máy, đó chính là âm thanh của sự chính xác tuyệt đối đang bảo vệ sự thuần khiết của tín hiệu âm thanh trước khi đưa tới tầng khuếch đại cuối cùng.

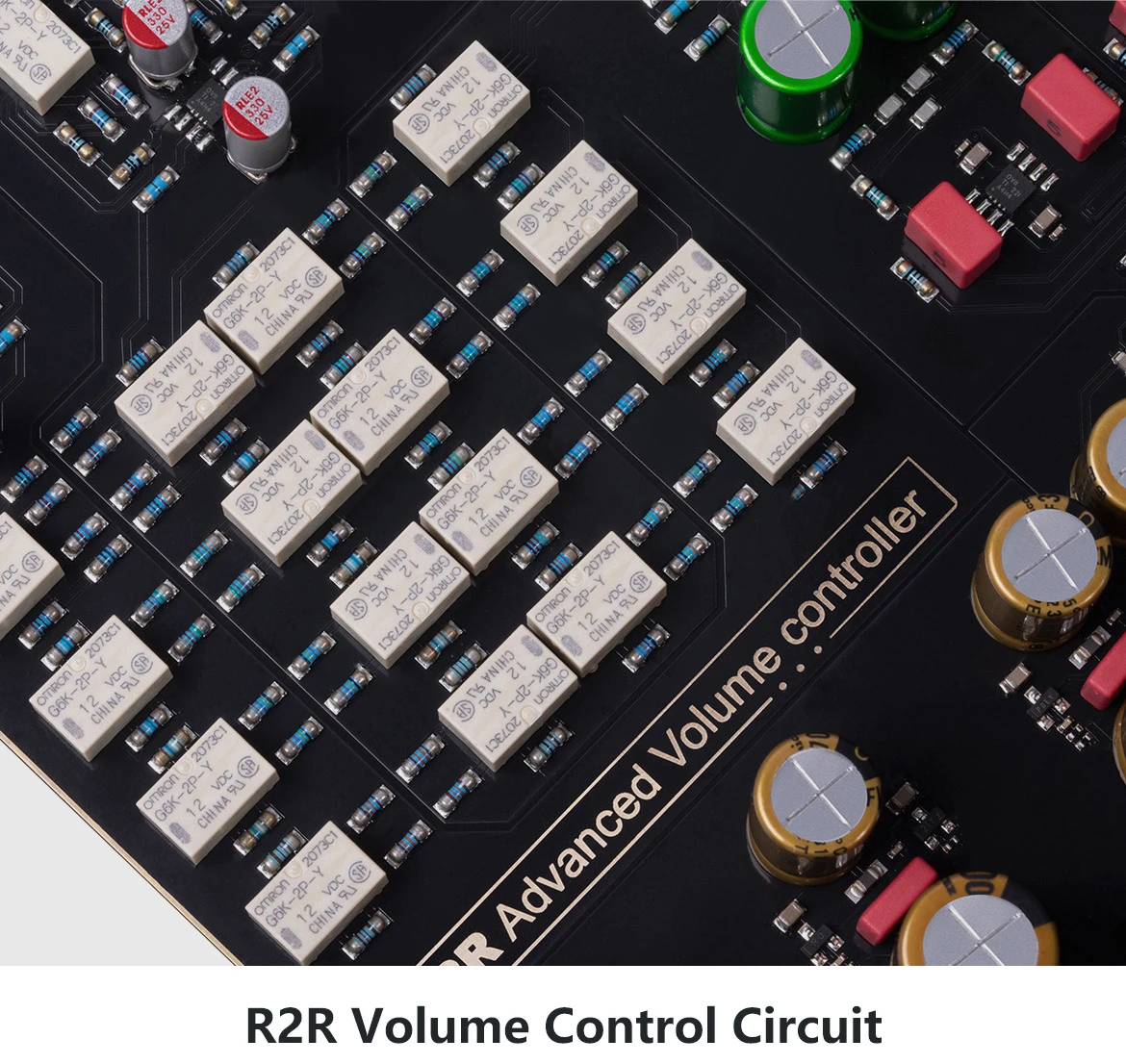

Bảng vi mạch cụm Volume R2R tích hợp trên Streamer DAC Eversolo DMP-A8

Hệ thống Rơ-le (Relay) – Những khối hình chữ nhật màu trắng

Trên hình minh họa bảng mạch R2R của Eversolo DMP-A8 chiếm diện tích lớn nhất và nổi bật nhất chính là dàn rơ-le cao cấp từ thương hiệu Omron (mã G6K-2P-Y). Trong mạch R2R Volume của đầu phát nhạc số này các rơ-le này đóng vai trò như những "công tắc" siêu tốc và chính xác. Thay vì dùng tay xoay một dải than như Volume truyền thống, bộ vi xử lý sẽ ra lệnh cho các rơ-le này đóng ngắt để chọn ra đúng lộ trình đi qua các điện trở tương ứng với mức âm lượng bạn muốn. Việc dùng rơ-le giúp tín hiệu được truyền dẫn trong một môi trường sạch, không bị mòn hay gây loẹt xoẹt theo thời gian.

Mạng lưới điện trở chính xác – Những linh kiện siêu nhỏ màu xanh/đen

Nằm xen kẽ giữa các rơ-le là hàng loạt các điện trở dán (SMD) có độ chính xác cực cao. Đây chính là linh hồn của cấu trúc R2R. Mỗi khi rơ-le đóng lại, tín hiệu sẽ đi qua một tổ hợp các điện trở này để bị suy hao (giảm âm lượng) đi một mức nhất định. Vì đây là mạch cân bằng (Balanced), các điện trở này được bố trí đối xứng hoàn hảo để đảm bảo tín hiệu ở cả hai kênh trái và phải luôn đồng nhất, loại bỏ hoàn toàn hiện tượng lệch kênh ở mức âm lượng nhỏ.

Tại sao các thiết bị Hi-end lại ưu tiên R2R Volume thay vì Volume kỹ thuật số

Mặc dù các Chip giải mã hiện đại ngày nay đều tích hợp sẵn bộ điều khiển âm lượng kỹ thuật số rất tiện lợi, nhưng các hãng sản xuất thiết bị nghe nhạc chuyên nghiệp vẫn muốn sử dụng mạch R2R Volume rời rạc để đạt được chất lượng âm thanh chuẩn Audiophile. Việc tăng giảm âm lượng bằng kỹ thuật số trong Chip thường đi kèm với nhược điểm là làm mất đi các bit dữ liệu khi nghe ở mức âm lượng thấp, khiến bản nhạc bị mất chi tiết và độ phân giải. Trong khi đó cụm R2R Volume xử lý hoàn toàn ở miền Analog, giúp bảo toàn nguyên vẹn độ chi tiết của bản ghi và mang lại sự thuần khiết tuyệt đối cho tín hiệu. Đây là một sự đầu tư đắt đỏ nhưng cực kỳ xứng đáng, giúp thiết bị loại bỏ được nhiễu tạp âm và giữ được độ động ấn tượng mà các bộ Volume sử dụng IC thông thường khó có thể chạm tới.

Cụm Volume sử dụng công nghệ R2R trên đầu phát nhạc số DAC Streaming Eversolo DMP-A10

Cụm Volume "Người gác cổng" thầm lặng quyết định linh hồn của thiết bị Hi-end

Đối với các nhà sản xuất thiết bị âm thanh, cụm Volume chưa bao giờ đơn thuần chỉ là một cái núm vặn to nhỏ mà nó được ví như người gác cổng quan trọng nhất quyết định vận mệnh của toàn bộ tín hiệu âm thanh trước khi đến tai người nghe.

Lý do đầu tiên khiến bộ phận này được chăm chút kỹ lưỡng đến vậy là bởi đây chính là nơi dễ làm hao hụt chi tiết bản nhạc nhất. Tín hiệu âm thanh khi vừa ra khỏi Chip giải mã thường rất nhỏ và tinh khiết, nhưng để giảm âm lượng thì bộ Volume buộc phải thực hiện một thao tác là cản trở dòng điện. Nếu nhà sản xuất sử dụng những linh kiện rẻ tiền như các biến trở than thông thường thì tín hiệu đi qua sẽ bị ma sát và gây nhiễu dẫn đến việc làm mất đi những chi tiết li ti hay còn gọi là micro-details. Đó là lý do tại sao khi vặn nhỏ trên các thiết bị kém chất lượng, bạn sẽ thấy tiếng nhạc bị bí bách, độ động suy giảm và không gian sân khấu như bị hẹp lại, khác hẳn với những bộ Volume cao cấp giúp tín hiệu đi qua mà vẫn giữ được sự thanh thoát nguyên bản.

Bên cạnh đó, một cụm Volume đẳng cấp còn phải giải quyết bài toán về sự cân bằng tuyệt đối giữa 2 kênh trái và phải. Đây vốn là nỗi đau kinh niên của các bộ Volume rẻ tiền khi ở mức âm lượng nhỏ, loa bên này thường kêu to hơn loa bên kia một chút gây ra hiện tượng lệch kênh rất khó chịu. Với các cụm Volume được thiết kế kỹ lưỡng theo mạng điện trở R2R điều khiển bằng rơ-le, mỗi bước âm lượng sẽ là một tổ hợp điện trở cố định giúp đảm bảo độ chính xác tuyệt đối ở mọi mức âm lượng. Điều này giữ cho hình ảnh sân khấu stereo luôn đứng vững ở chính giữa, giúp người nghe cảm nhận rõ rệt vị trí của từng nhạc cụ một cách mạch lạc.

Cuối cùng, cụm Volume còn đóng vai trò then chốt trong việc kiểm soát tỷ lệ nhiễu nền để mang lại một không gian âm nhạc tĩnh lặng nhất có thể. Một bộ Volume kém chất lượng giống như một vòi nước bị rò rỉ khi nó tự tạo ra các tạp âm hòa lẫn vào bản nhạc, làm mờ đi những khoảng lặng tinh tế. Khi các hãng âm thanh chú trọng vào việc bọc chống nhiễu hoặc sử dụng mạch thụ động cao cấp cho núm vặn, họ đang cố gắng tạo ra một nền âm tĩnh lặng nhất để làm nổi bật lên tiếng ngân của dây đàn hay tiếng lấy hơi của ca sĩ. Chính sự cầu kỳ này đã giúp các thiết bị cao cấp giữ trọn vẹn nhạc tính và sự sống động của bản ghi ngay cả khi bạn đang thưởng thức âm nhạc vào đêm khuya với mức âm lượng cực nhỏ.

Sự kết hợp hoàn hảo giữa Chip DAC thế hệ mới và tầng Pre-amp chuyên nghiệp

Từ những phân tích trên, chúng ta có thể thấy rằng việc kết hợp giữa Chip giải mã chuyên nghiệp và mạng điện trở R2R Volume chính là giải pháp tối ưu nhất hiện nay để dung hòa giữa độ bền và chất âm Analog. Tại Vinhstudio chúng tôi luôn đánh giá cao những thiết bị biết tận dụng sức mạnh của chip DAC để đảm bảo sự chính xác tuyệt đối, không lo xuống cấp theo thời gian trong khâu giải mã, đồng thời sử dụng mạch R2R Volume để mang lại cái chất mượt mà, tĩnh lặng cho tầng tiền khuếch đại.

Tư duy thiết kế hiện đại này giúp người dùng yên tâm tận hưởng âm thanh đỉnh cao với độ bền hàng chục năm mà không phải đánh đổi bằng những rủi ro về linh kiện. Hãy lựa chọn những thiết bị có sự kết hợp thông minh này để đảm bảo rằng mỗi nốt nhạc bạn nghe đều là sự giao thoa hoàn hảo giữa công nghệ số chính xác và nhạc tính Analog thuần khiết.
