Giải đáp tính chất của cổng i2S 19 chân trên cáp HDMI: vì sao dân chơi DAC lại mê mẩn kết nối này đến vậy

Anh em nào chơi DAC, chơi Music Streamer hay Streaming Transport lâu năm chắc hẳn đã từng nghe qua cụm từ I2S, hoặc nhìn thấy một cổng HDMI lạ lạ nằm cạnh mấy cổng USB, Coaxial, Optical quen thuộc ở mặt sau máy. Nhìn ngoài thì y hệt cổng HDMI cắm tivi, nhưng bản chất bên trong lại là một câu chuyện hoàn toàn khác biệt, và cũng chính vì sự khác biệt này mà không ít anh em mới chơi đã từng gặp cảnh cắm dây vào xong không lên tiếng, hoặc tệ hơn là lo sợ làm hỏng thiết bị. Hôm nay Vinhstudio sẽ cùng anh em đi sâu vào tìm hiểu nguồn gốc của I2S, cách nó hoạt động trên sợi cáp HDMI, rồi Vinhstudio sẽ lấy luôn bảng pinout Mode 1 của Eversolo T8 làm ví dụ thực tế để anh em hình dung rõ từng chân pin làm nhiệm vụ gì, và cuối cùng là những điều cần cân nhắc trước khi quyết định đầu tư vào một cặp đầu phát, DAC chơi kết nối I2S.

I2S ra đời để làm gì, tại sao lại đi chung với đầu nối HDMI

Trước tiên anh em cần hiểu rõ một điều, I2S không phải sinh ra để làm kết nối giữa 2 thiết bị tách rời như cách chúng ta đang dùng bây giờ. i2S là viết tắt của Inter IC Sound, một chuẩn giao tiếp âm thanh số được Philips phát triển từ cuối những năm 80, với mục đích ban đầu chỉ đơn giản là truyền dữ liệu âm thanh giữa các con Chip nằm ngay trên cùng một Bo mạch, chẳng hạn giữa chip nhận tín hiệu số và chip giải mã DAC bên trong một chiếc đầu đĩa CD hay một chiếc DAC nguyên khối. Vì bản chất là giao tiếp nội bộ, tín hiệu I2S được truyền đi ở dạng thuần túy nhất, chưa hề qua bất kỳ bước đóng gói hay nén ép nào như các chuẩn SPDIF vẫn dùng cho Coaxial hay Optical. Đây chính là lý do giới chơi Audiophile luôn dành sự ưu ái đặc biệt cho I2S, vì tín hiệu đi thẳng từ nguồn phát tới bộ giải mã mà không phải trải qua công đoạn đóng gói rồi giải mã lại, giảm thiểu tối đa những sai số phát sinh trong quá trình xử lý.

Vấn đề nảy sinh khi ngành công nghiệp âm thanh bắt đầu tách riêng Đầu phát nhạc số Streaming Transport và DAC thành 2 khối thiết bị độc lập, thay vì gộp chung trong một bo mạch như trước. Lúc này các hãng tìm cách đưa tín hiệu I2S vốn chỉ quen chạy trong nội bộ bo mạch với dây dẫn dài vài Centimet ra bên ngoài, để 2 thiết bị rời có thể nói chuyện được với nhau. Và giải pháp được nhiều hãng lựa chọn chính là mượn tạm đầu nối HDMI sẵn có, bởi đầu nối này rẻ, phổ biến, lại có tới mười chín chân, đủ chỗ để bố trí các đường tín hiệu vi sai cần thiết. Anh em cần nhớ kỹ điều này, đây chỉ là mượn phần đầu cắm vật lý của HDMI mà thôi, còn tín hiệu điện chạy bên trong hoàn toàn không phải chuẩn HDMI dùng cho Tivi hay Các thiết bị phát hình ảnh khác.

Chính vì không có một tổ chức công nghiệp nào đứng ra quy định thống nhất cách gán chân pin, nên mỗi hãng lại tự vẽ ra sơ đồ riêng theo ý mình, dẫn đến chuyện các dòng máy khác hãng cắm HDMI I2S vào nhau nhiều khi không nghe được gì, thậm chí có nguy cơ ảnh hưởng đến mạch nếu điện áp trên các chân đối nghịch nhau.

Tín hiệu PCM và DSD chạy trên cáp I2S như thế nào

Khác với Coaxial hay AES/EBU chỉ dùng một đường dây gộp chung tất cả thông tin lại với nhau, I2S tách riêng từng loại tín hiệu ra thành các đường độc lập chạy song song, mỗi đường lại được truyền theo cặp vi sai dương âm để chống nhiễu tốt hơn. Về cơ bản có bốn nhóm tín hiệu cốt lõi cần nắm.

Đầu tiên là MCLK, tức xung nhịp chủ hay Master Clock, đóng vai trò như chiếc đồng hồ gốc để tạo ra toàn bộ các xung nhịp còn lại trong hệ thống. Thứ hai là BCK, xung nhịp bit hay Bit Clock, quy định tốc độ dịch chuyển của từng bit dữ liệu. Thứ ba là LRCK, còn gọi là Word Clock, xung này báo hiệu ranh giới phân định giữa kênh trái và kênh phải. Và cuối cùng là DATA, chính là dòng dữ liệu âm thanh thực tế được truyền đi.

Với định dạng PCM quen thuộc mà anh em vẫn hay nghe từ các file nhạc lossless, dữ liệu được truyền dưới dạng chuỗi mẫu nhị phân theo từng khung nhịp LRCK, DAC cứ theo xung BCK mà đọc lần lượt từng bit một, rồi ghép lại thành mẫu âm thanh hoàn chỉnh cho cả hai kênh.

Còn với DSD, định dạng có nguồn gốc từ đĩa SACD, bản chất kỹ thuật lại khác hẳn PCM, nó dùng phương pháp điều chế mật độ xung, tín hiệu chỉ gồm chuỗi bit một và không nhưng mật độ cực dày, tốc độ lấy mẫu cao gấp nhiều lần so với PCM thông thường. Vì băng thông DSD lớn đến mức không thể gộp chung hai kênh trên một cặp đường truyền như PCM được nữa, nên nhiều hãng thiết kế I2S đã tận dụng luôn chính cặp DATA và cặp LRCK để mỗi cặp đảm nhiệm riêng một kênh DSD, đồng thời bổ sung thêm một chân cờ hiệu riêng để báo cho DAC biết luồng dữ liệu đang tới là PCM hay DSD, giúp DAC tự động chuyển mạch xử lý cho đúng. Nếu chân cờ hiệu này bị đọc sai trạng thái, DAC có thể hiểu nhầm luồng DSD thành PCM hoặc ngược lại, hậu quả thường thấy là máy không lên tiếng hoặc phát ra tiếng ồn trắng rất chói tai.

Phân tích chi tiết từng chân pin theo bảng Mode 1 của Eversolo T8

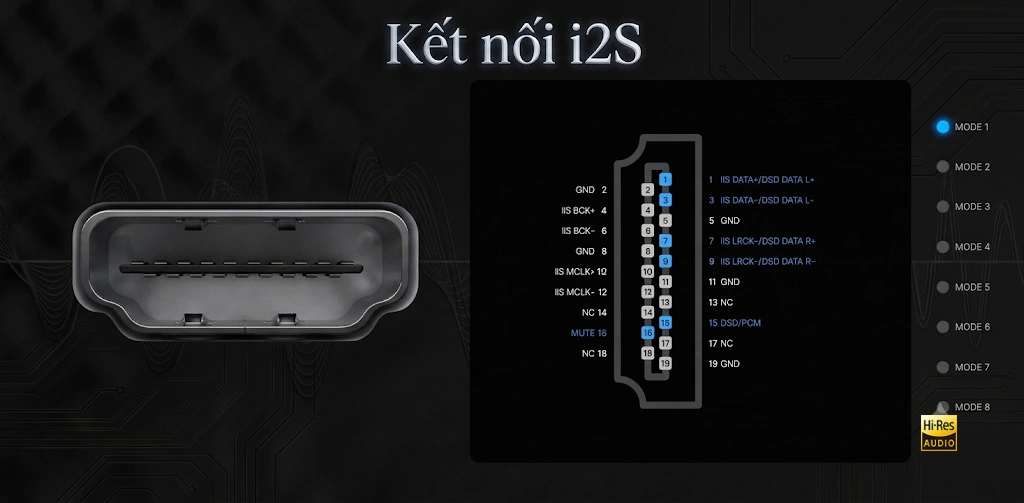

Để anh em dễ hình dung nhất, Vinhstudio sẽ lấy luôn bảng pinout Mode 1 trên đầu phát Eversolo T10 và Eversolo T8 làm ví dụ minh họa cụ thể, vì đây cũng là cấu hình mặc định giúp ghép nối mượt mà với DAC thuần Eversolo DAC Z10 cùng hãng.

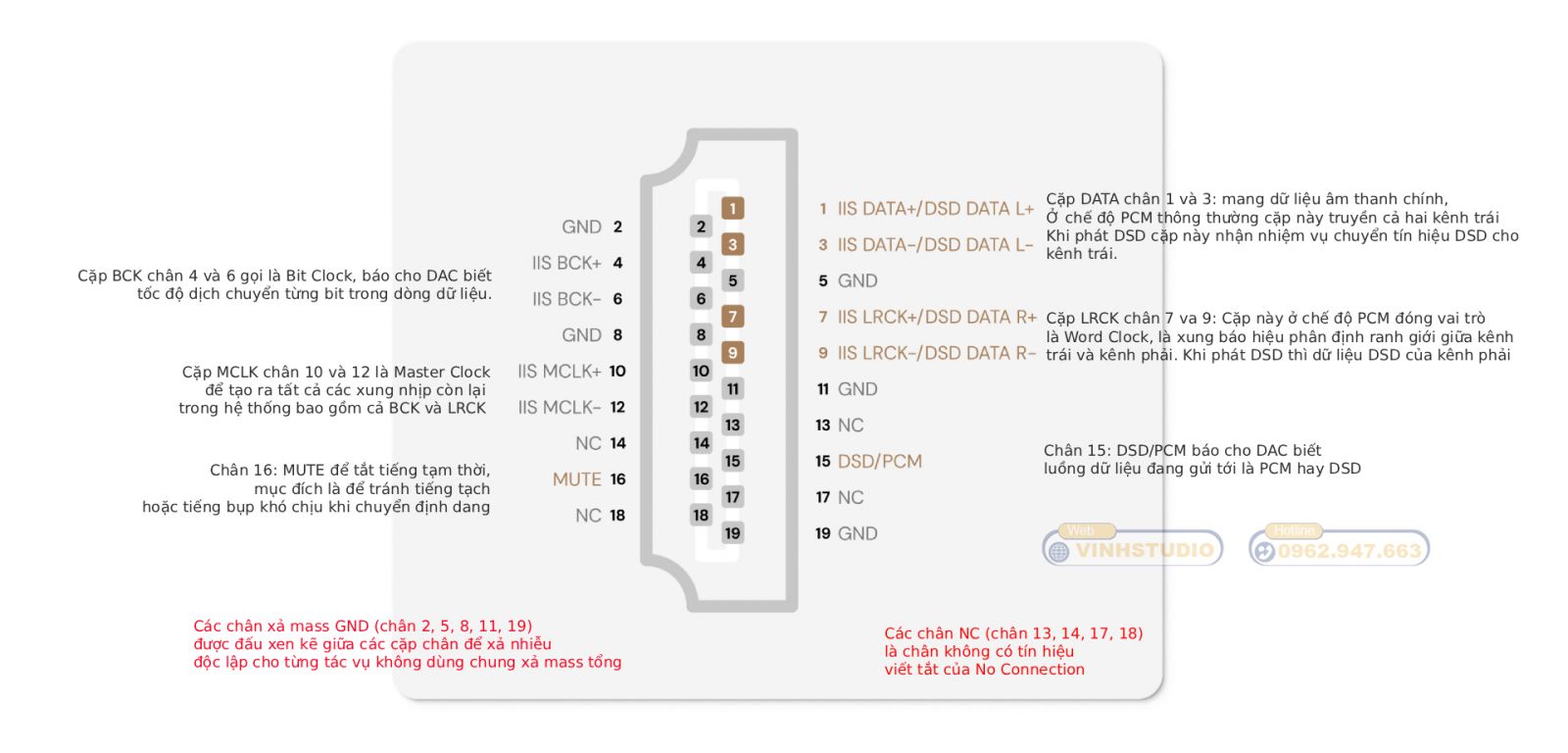

Cặp chân số 1 và số 2 mang tên IIS DATA + và IIS DATA - , đây là cặp tín hiệu vi sai đảm nhiệm việc truyền dữ liệu âm thanh chính. Ở chế độ PCM thông thường, cặp chân này truyền dòng dữ liệu số của cả 2 kênh gộp chung theo từng khung nhịp LRCK. Nhưng ngay khi chuyển sang phát nhạc DSD, cặp chân này lập tức được gán thêm vai trò phụ là mang riêng dữ liệu DSD của kênh trái, cho nên anh em sẽ thấy tên chân luôn ghi kèm cả hai nhãn DATA và DSD DATA L, tức cùng một cặp vật lý nhưng đảm nhiệm hai chức năng tùy vào định dạng nhạc đang phát.

Cặp chân số 4 và số 6 mang tên IIS BCK + và IIS BCK - , đây chính là xung nhịp bit vừa nhắc ở trên. Nhiệm vụ của cặp này là báo cho DAC biết tốc độ dịch chuyển từng bit trong dòng dữ liệu, cứ mỗi xung BCK phát ra là DAC đọc thêm được một bit mới. Việc truyền theo cặp vi sai dương âm giúp giữ cho nhịp đọc dữ liệu luôn chính xác, bởi chỉ cần lệch nhịp nhỏ thôi là dữ liệu đã bị đọc sai vị trí, kéo theo hiện tượng méo tiếng hoặc rè khó chịu.

Cặp chân số 7 và số 9 mang tên IIS LRCK + và IIS LRCK -, ở chế độ PCM đây chính là xung Word Clock, đảm nhiệm việc phân định ranh giới giữa kênh trái và kênh phải, cứ mỗi lần xung đảo trạng thái là DAC hiểu ngay cần chuyển sang đọc kênh còn lại. Tương tự cặp DATA phía trên, khi chuyển sang phát DSD thì cặp chân này được tái sử dụng để mang riêng dữ liệu DSD của kênh phải, giúp DSD có đủ 2 đường truyền độc lập cho 2 kênh thay vì phải chia sẻ chung một đường như PCM.

Cặp chân số 10 và 12 mang tên IIS MCLK + và IIS MCLK -, đây là xung nhịp chủ như đã giải thích ở phần trước, đóng vai trò tạo ra tất cả các xung nhịp còn lại bao gồm cả BCK và LRCK. Chất lượng của xung MCLK ảnh hưởng trực tiếp đến độ jitter của toàn bộ tín hiệu, đây cũng chính là lý do khi ghép I2S giữa 2 thiết bị có mạch tạo xung MCLK ổn định và chuẩn xác, chất âm thu được thường đằm và chi tiết hơn hẳn so với kết nối USB, vì lúc này DAC không cần phải tự tái tạo lại xung nhịp từ dữ liệu nhận được như khi dùng USB bất đồng bộ.

Chân số 15 mang tên DSD/PCM, đóng vai trò như một cờ hiệu, chức năng của nó là báo cho DAC biết luồng dữ liệu đang gửi tới thuộc định dạng PCM hay DSD, để DAC tự động chuyển mạch xử lý phù hợp. Chân số 16 mang tên MUTE, dùng để tắt tiếng tạm thời trong những thời điểm chuyển đổi định dạng nhạc hoặc thay đổi tần số lấy mẫu, mục đích là tránh những tiếng tạch hoặc tiếng bụp khó chịu phát ra loa ngay lúc chuyển mạch.

Các chân số 2, 5, 8, 11 và 19 đều là chân xả mass GND, được bố trí xen kẽ giữa các cặp tín hiệu chứ không gộp chung một chỗ, mục đích là để mỗi cặp tín hiệu có đường xả nhiễu độc lập riêng, không dùng chung một đường mass tổng, nhờ vậy giảm thiểu tối đa nhiễu xuyên âm giữa các đường tín hiệu tần số cao nằm sát nhau. Cuối cùng là các chân số 13, 14, 17 và 18 đều ghi NC, viết tắt của No Connection, tức các chân này không mang tín hiệu gì cả, để trống nhằm dự phòng cho các tính năng mở rộng sau này hoặc để tương thích về mặt vật lý với đầu nối HDMI tiêu chuẩn.

Vì sao I2S lại khác biệt so với USB, Coaxial và AES/EBU

Nhìn lại toàn bộ cấu trúc chân pin vừa phân tích, anh em sẽ thấy rõ điểm khác biệt cốt lõi của I2S so với các kết nối số khác. Với USB hay Coaxial, dữ liệu và xung nhịp được đóng gói chung vào một dòng tín hiệu duy nhất, bên nhận buộc phải tự tách và tái tạo lại xung nhịp từ dòng dữ liệu đó, quá trình này gọi là khôi phục xung nhịp, và đây chính là nguồn gốc sinh ra Jitter, tức sai lệch thời gian nhỏ giữa các mẫu tín hiệu. Còn với I2S, xung nhịp MCLK, BCK, LRCK được truyền đi trên những đường dây vật lý tách biệt hoàn toàn với đường DATA, DAC không cần đoán hay tái tạo lại gì cả, cứ theo đúng xung nhận được mà đọc dữ liệu. Chính vì cơ chế truyền tách biệt và trực tiếp như vậy, nhiều anh em chơi lâu năm nhận xét I2S thường cho không gian trình diễn rộng hơn, độ động và độ chi tiết nhỉnh hơn một chút so với USB hay Coaxial, đặc biệt rõ rệt khi ghép giữa 2 thiết bị cùng hãng có xung nhịp đồng bộ chuẩn xác với nhau như trường hợp Eversolo T8 hay T10 ghép với Eversolo Z10.

Những lưu ý quan trọng khi chọn mua DAC hoặc Streaming Transport có cổng I2S

Sau khi đã hiểu rõ cấu trúc bên trong, anh em cần ghi nhớ vài điều trước khi quyết định đầu tư vào một cặp thiết bị chơi kết nối I2S. Điều quan trọng nhất và cũng là điều nhiều anh em mới chơi hay bỏ qua, đó là tuyệt đối không được nghĩ I2S giống hệt HDMI thông thường rồi lấy đại một sợi cáp HDMI mua ngoài tiệm điện tử để cắm vào. Vì I2S không có cơ chế sửa lỗi như SPDIF, tín hiệu đi thẳng một chiều nên cáp kém chất lượng rất dễ khiến các cặp tín hiệu vi sai bị nhiễu, dẫn đến lệch nhịp giữa BCK và DATA, hậu quả thường thấy là tiếng rè hoặc mất đồng bộ.

Điều thứ hai, như đã phân tích ở phần cấu trúc chân pin, I2S không hề có một chuẩn thống nhất chung cho toàn ngành, mỗi hãng tự định nghĩa sơ đồ chân riêng theo ý mình, ngay cả khi cùng gọi tên là Mode 1 thì ở các dòng máy khác hãng cũng chưa chắc đã giống hệt nhau như bảng Eversolo mình vừa phân tích ở trên. Vì vậy trước khi quyết định mua một cặp đầu phát và DAC để chơi I2S, anh em bắt buộc phải tìm hiểu kỹ bảng pinout của cả 2 thiết bị, xem chúng có chế độ nào khớp nhau hay không. Trường hợp thuận lợi nhất vẫn là chọn đầu phát và DAC cùng hãng sản xuất như cặp Eversolo T10 và Z10, vì lúc này chuẩn chân pin đã được đồng bộ sẵn ngay từ khâu thiết kế, anh em gần như chỉ cần cắm cáp vào là máy nhận tín hiệu ngay mà không phải dò từng chân một.

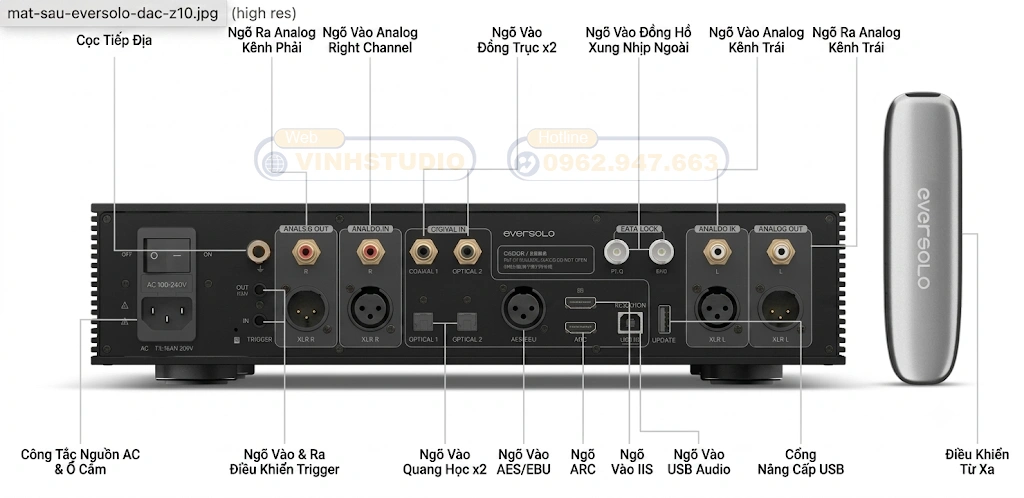

Góc tư vấn: Trên thiết bị phát Streaming Transport Eversolo T8 hoặc T10 nhà sản xuất lập trình sẵn 8 Pin Mode với 8 Mode này nó gần như bao phủ gần hết các kết nối chân Pin của đa số các thương hiệu âm thanh, cũng như ngược lại trên DAC Eversolo Z10 cũng có 8 Pin Mode để chọn nên hầu như nó cũng phù hợp với gần hết mọi các thương hiệu đầu phát Transport của nhiều hãng khác nhau!

Điều thứ 3 liên quan đến độ dài cáp. Vì I2S truyền tín hiệu tốc độ cao mà không có cơ chế bù trừ suy hao như các chuẩn khác, cáp càng dài thì độ trễ pha giữa các đường tín hiệu càng lớn, dễ gây lệch nhịp giữa BCK và DATA. Anh em chơi I2S thường được khuyên nên giữ độ dài cáp trong khoảng ba mươi centimet đến tối đa một mét, nếu bắt buộc phải để hai thiết bị cách xa nhau hơn thì nên cân nhắc chuyển sang USB hoặc Coaxial sẽ ổn định hơn nhiều.

Điều cuối cùng, anh em cũng nên hiểu I2S không phải lúc nào cũng vượt trội hơn USB hay Coaxial một cách tuyệt đối, mà còn phụ thuộc rất nhiều vào chất lượng mạch tạo xung nhịp của từng thiết bị cụ thể. Ghép đúng chuẩn, cùng hãng, cáp tốt thì I2S mới phát huy hết lợi thế vốn có, còn nếu ghép sai pinout hoặc dùng cáp kém chất lượng, kết quả nhiều khi lại tệ hơn hẳn so với chỉ đơn giản cắm USB.

Kết lại

I2S là một kết nối rất đáng để anh em trải nghiệm nếu muốn khai thác trọn vẹn chất âm từ bộ đầu phát và DAC rời, nhưng đi kèm với đó luôn là yêu cầu phải hiểu rõ cấu trúc chân pin, chọn cáp chất lượng tốt và tìm hiểu kỹ mức độ tương thích giữa 2 thiết bị trước khi xuống tiền. Hy vọng qua bài viết này, anh em đã có cái nhìn rõ ràng hơn về cổng kết nối tưởng chừng bí ẩn nhưng thực chất lại rất logic này.
