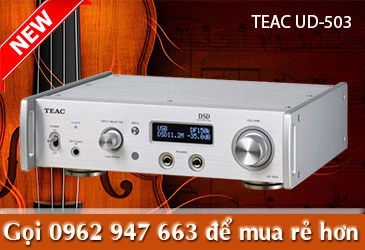

TEAC UD-503

Teac UD-503 là đầu giải mã âm thanh USB DAC kiêm chức năng là 1 Head Amplifier cho những Audiophile yêu âm nhạc thương hiệu Nhật bản lâu đời nổi tiếng được nhiều người yêu âm thanh VIệt Nam biết đến từ những năm trước 1975 khi thương hiệu TEAC làm mưa làm gió với đầu băng cối nhiều Model khác nhau.

Với cấu trúc mạch Dual Mono xuất âm thanh cả đường Balanced và Unbalanced, UD-503 sử dụng chip giải mã âm thanh AKM Verita AK4490 là con chip thuộc dòng cao cấp nhất hiện nay thường chỉ lắp trên các thiết bị Hi End cho phép giải mã cà File nhạc PCM 32Bit/384Khz và DSD đến 11,2Mhz (DSD256).

teac ud-503 vinhstudio


Những đặc điểm nổi bật của USB DAC kiêm Head Amplifier cao cấp TEAC UD-503

 Vỏ ngoài của DAC được thiết kế và sản xuất từ tấm nhôm nguyên khối nhẹ, cứng cáp và sang trọng

 Teac UD-503 sử dụng đôi chip giải mã dòng cao cấp AKM Verita AK4490 thường chỉ lắp trên các thiết bị phân khúc Hi End

 Sử dụng 6 bộ lọc kỹ thuật số cho chất lượng âm thanh theo nhiều gu thẩm mỹ khác nhau

 Sử dụng 4 mạch khuếch đại đệm TEAC -HCLD tối ưu cho các Audiophile yêu tai nghe khổ lớn

 Đa dạng cổng kết nối ngoại vi như USB-PC, Opctical, Clock BNC 10 Mhz, Coaxial .

 Xuất cùng lúc cho 2 tai nghe trở kháng lớn

 Xuất tín hiệu Analog ra Ampli với cổng Balanced và cổng RCA

 Có tích hợp điều khiển từ xa




Những thông số kỹ thuật của TEAC UD-503

 Cổng USB - DAC cho phép chơi các File nhạc chất lượng cao 11.2MHz DSD and 384kHz/32-bit PCM

 Sử dụng cấu trúc mạch dual-monaural riêng biệt 2 kênh từ phần nguồn điện cho đến phần sử lý kỹ thuật số

 2 Chip giải mã âm thanh DAC AK4490 cao cấp chạy mỗi chiếc cho 1 kênh riêng biệt

 Sử dụng 2 biến áp xuyến công suất cao cho mỗi kênh trái và phải

 Phần mạch điện và phần kỹ thuật số được cách ly hoàn toàn

 Sử dụng công nghệ FPGA (IC lập trình riêng) cho âm thanh chi tiết sạch sẽ hơn (công nghệ FPGA giống như DAC của hãng CHORD)

 Sử dụng 2 bộ lọc cho tín hiệu DSD và 4 bộ lọc cho tín hiệu PCM

 Hỗ trợ cổng Clock BNC 10Mhz thường chỉ có trên các thiết bị giải mã âm thanh phân khúc Hi End

 Sử dụng 2 Clock chính xác cao, 1 cái cho tần số 44,1Khz và 1 cái cho 48Khz đáp ứng cho quá trình truyền dữ liệu từ cổng USB

Cổng xuất tín hiệu Analog gồm Balanced và RCA

Mặt hiển thị trước máy xử dụng Oled để hiển thị các đầu vào và chỉnh được 3 cấp độ sáng tối khác nhau

 Bộ khuếch đại cho tai nghe với cấu trưc rời rạc và cho công suất tối đa 700mW

 3 ngõ vào kỹ thuật số: USB-PC, Coaxial, Optical

 Tích hợp chế độ tiết kiệm điện tự động Eco Mode

 Thân vỏ máy là tấm nhôm nguyên khối nên giữ cho máy không bị rung động cho âm thanh ổn định nhất

 Teac sử dụng chân chén đỡ thân máy bằng 3 chân chống rung chỉ có trên các dan máy Hi end



Tham khảo các loại USB-DAC - Music Server giá rẻ tại Vinhstudio



Một số hình ảnh của đầu giải mã USB - DAC TEAC UD-503

teac ud-503

Thiết kế của Teac UD-503 tương đối giống với Teac UD-501 trước đây tuy nhiên có 1 nâng cấp đáng giá đó là dòng USB - DAC này đã nâng cấp đôi chip giải mã AKM Verita AK4490 thuộc phân khúc cao cấp nhất hiện nay thường chỉ xuất hiện ở các thiết bị hi-end như máy nghe nhạc Astell & Kern AK380, và nổi bật với việc hỗ trợ xử lý nhạc PCM 32bit/394kHz và DSD256. Bên cạnh đó, phần kết nối USB nhận tín hiệu của UD-503 được TEAC đầu tư rất kỹ lưỡng.

teac ud-503

TEAC cũng thiết kế UD-503 với kiến trúc dual-mono thực thụ, tức là tách biệt kênh âm thanh trái/phải từ phần cấp nguồn cho tới đầu ra tín hiệu kỹ analog, chỉ sử dụng chung một số thành phần nhỏ cũng như vỏ bên ngoài. Một bộ cách ly kỹ thuật số cũng được sử dụng để ngăn chặn nhiễu ảnh hưởng tới phần nguồn. Ngoài ra, UD-503 có thể sử dụng như pre-amp với một hệ thống loa hi-fi do được trang bị cả cổng RCA. Và mạch tải dòng cao (HCLD) sẽ hỗ trợ tất cả cổng kết nối, cũng như chế độ Active GND.

teac ud-503



Một trong những điểm được ưa chuộng nhất ở UD 503 chính là các bộ lọc FIR của nó. DAC DIY của VN hiện chỉ cố gắng làm phần nguồn – giải mã – rồi tầng đệm cho thật tốt, mà thiếu phần xử lý lọc số này đâm ra làm mãi không lên đỉnh được.

Teac xử lý các vấn đề của chip giải mã bằng bộ lọc số, không phải chỉ bằng 1 cách mà bằng tới 4 cách. Khi ta chọn mỗi kiểu lọc khác nhau sẽ nghe được một dạng âm thanh khác nhau (FIR SHARP, FIR SLOW, SDLY SHARP, SDLY SLOW) cho nên với mỗi loại nhạc – hay tuỳ cảm hứng lúc đó, chúng ta có thể chọn bộ lọc để ra chất âm tương ứng. Cũng có thể xem như có 4 con DA trong 1 vỏ vậy. Hiển nhiên sự khác biệt của các bộ lọc số không quá lớn, nhưng đủ để nhận ra sự khác biệt.



Để mua thiết bị giải mã Teac UD-503 hoặc các thiết bị nghe nhìn khác với giá rẻ nhất Hà Nội - Việt Nam hãy gọi ngay Mr. Vinh SĐT 0936999663



teac ud-503



teac ud-503






Nơi tải USB Windows Driver cho Teac UD-503 ( Win 10, win 7, win 8 hoặc cao hơn )

Tải tại đây

Nơi tải Usb Driver Teac UD-503 cho Mac Os

Tải tại đây

Nơi tải phần mềm Teac HR Audio Player cho Windows

Tải tại đây

Nơi tải phần mềm Teac HR Audio Player cho Mac OS

Tải tại đây






Digital Audio Input
Coaxial
Connector RCA jack x 1
1/8" (3.5mm) Mini jack x 1 (compatible with Optical Input)
Input Level 0.5 Vp-p
Input Impedance 75 ohms
Supported Format DSD, PCM
DSD 2.8MHz (176.4kHz/24bit DoP transfer)
PCM 32k / 44.1k / 48k / 88.2k / 96k / 176.4k /192kHz, 16 / 24bit
Optical
Connector TOS link x 1
1/8" Mini Optical jack x 1 (compatible with Coaxial Input)
Input Level –24.0 to –14/5dBm peak
Supported Format DSD, PCM
DSD 2.8MHz (176.4kHz/24bit DoP transfer)
PCM 32k / 44.1k / 48k / 88.2k / 96k / 176.4k /192kHz, 16 / 24bit
USB
Connector USB B type x 1
Supported Format DSD, PCM
DSD 2.8M / 5.6M / 11.2MHz
PCM 32k / 44.1k / 48k / 88.2k / 96k / 176.4k /192k / 352.8k / 384kHz, 16 / 24 / 32bit
Analog Audio Input
Connector RCA jack x 1 pair
Input Impedance 51k ohms
Sensitivity 130mV
Analog Audio Output
Connectors
Balanced XLR 3-32 x 1 pair
Unbalanced RCA jack x 1 pair
Output Impedance
Balanced 188 ohms
Unbalanced 150 ohms
Max Output Level
Fixed (0dB) 2.0Vrms (XLR/RCA)
Fixed (+6dB) 4.0Vrms (XLR/RCA)
Variable 12.0Vrms (XLR), 6Vrms (RCA)
Frequency Response 5Hz to 80kHz (+1dB/–3dB)
Signal-to-Noise Ratio
Balanced 112dB (A-weighted, 1kHz)
Unbalanced 110dB (A-weighted, 1kHz)
Total Harmonic Distortion 0.0015% (1kHz, LHF: 20Hz to 20kHz)
Headphone Output
Connectors 1/4" (6.3mm) Stereo jack x 2
Format Balanced, Active Ground, Unbalanced
Polarity
Balanced Tip: HOT, Ring: COLD, Shield: GND
Active Ground Tip: HOT, Ring: COLD, Shield: GND
Unbalanced Tip: L, Ring: R, Shield: GND
Max Output Power
Balanced 700mW + 700mW (32ohms loaded, THD 1%)
Unbalanced 500mW + 500mW (32ohms x 1 loaded, THD 1%)
350mW + 350mW (32ohms x 2 loaded, THD 1%)
Supported Headphone Impedance 16 to 600 ohms
Audio Settings
Up-conversion x8, x4, x2, Off
DSD Cut-off Frequency 50kHz, 150kHz
PCM Digital Filter FIR Sharp, FIR Slow, Short-delay Sharp, Short-delay Slow
Line Output RCA, XLR (Pin2: HOT), XLR (Pin3:HOT)
Line Output Level Fixed (0dB), Fixed (+6dB), Variable, Off
Supported OS
Windows Windows 10 (32/64-bit), Windows 8.1 (32/64-bit),
Windows 8 (32/64-bit), Windows 7 (32/64-bit)
Macintosh El Capitan (10.11.1), Yosemite (OS X10.10), Mavericks (OS X10.9),
Mountain Lion (OS X10.8), Lion (OS X10.7)
Operation Power
US/Canada AC 120V, 60Hz
UK/Europe AC 230V, 50Hz
Power Consumption 16 Watts (0.4 Watts at Standby Mode)
Overall Dimensions
(including protrusions)
11.4" (W) x 3.2" (H) x 9.8" (D)
290 (W) x 81.2 (H) x 248.7 (D) mm
Weight 9.3 lbs. / 4.2 kg
Accessories Remote control (RC-1319), AAA Batteries x 2, RCA-Mini Plug Cable, Power Cord, Cushion for Foot x 3, Owner's Manual (including Warranty card)
